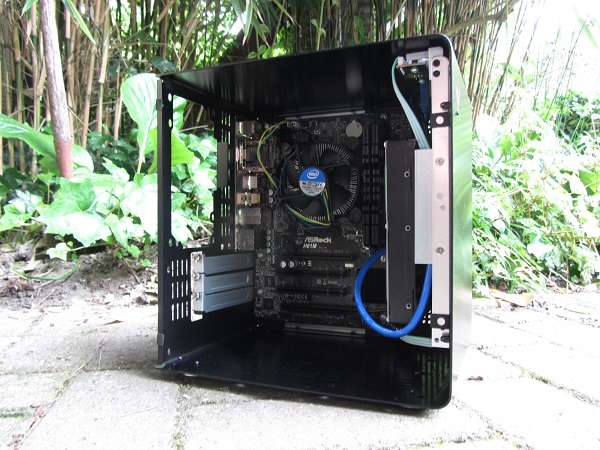

De tijd is aangebroken om de lege kubus te vullen met hardware. Dit gaan we doen met een Micro-ATX moederbord, en ik ga experimenteren wat mogelijk is aan afmetingen voor het plaatsen van een videokaart. Momenteel heb ik geen CPU-koeler waarmee ik de hoogte goed kan meten. Dus we gebruiken de Intel stock koeler uit het bekende blauwe doosje. We beginnen met het Micro-ATX moederbord die eigenlijk zonder probleem op zijn plaats te monteren is.
Na dit moment begon ik mij te realiseren dat het installeren van het frame inclusief PCB wel handig was. Zodat ik niet in de knoop zou komen te zitten met het plaatsen van de ATX voeding of mijn videokaart.
Een HDD monteer je rechtstreeks op de bracket door middel van vier schroefjes. Hier kun je de schroefgaten op de onderkant van de HDD gebruiken. Het frame waarop de bracket gemonteerd is heeft aan de onderkant en bovenkant zacht schuim. Zo kunnen eventuele trilling opgevangen worden. Naar mijn idee het bracket zelf een make-over kunnen gebruiken, met eventueel extra schuim of rubber om ongewenste trillingen op te vangen.

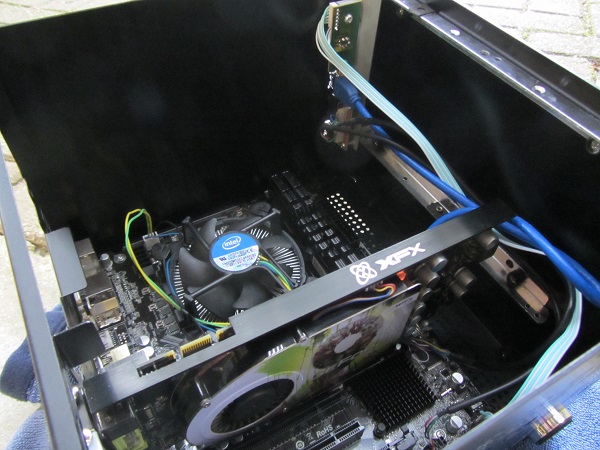

De vervolgstap was het plaatsen van de videokaart. Ik heb even in mijn collectie gekeken en getest, maar ik kwam uiteindelijk toch terug op mijn oude 9600GT. De 9600GT is 22.9cm in de lengte, dit is exclusief de 6-pin connector op de achterzijde van het PCB. De installatie ging gemakkelijk met de 6-pin connector op zijn plek moet je nog op een extra centimeter rekenen. De behuizing is 26 cm lang, dus een videokaart van 24 à 25cm is de maximale lengte die ik adviseer. Veel kaarten hebben vandaag de dag 6 of 8-pin connectors op de zijkant, dus hier kun je nog wat voordeel uithalen. Heb je een HDD geïnstalleerd op de bracket, dan verlies je extra centimeters. Een 3.5 inch HDD is 2.54cm hoog, dus door een HDD te monteren verlies je extra ruimte voor je videokaart.
Om die reden is het slimmer om een HDD te monteren op de bodem van de behuizing. Je kunt dan een SSD monteren op de bracket om ruimte te creëren voor je videokaart. Zelf zou ik geen HDD installeren in de CUBE MAX. Ik zou eerder voor een grote SSD gaan en die op de bodem van de behuizing installeren. Dit is per persoon anders, want ik ben geen grootgebruiker als het om opslag gaat.

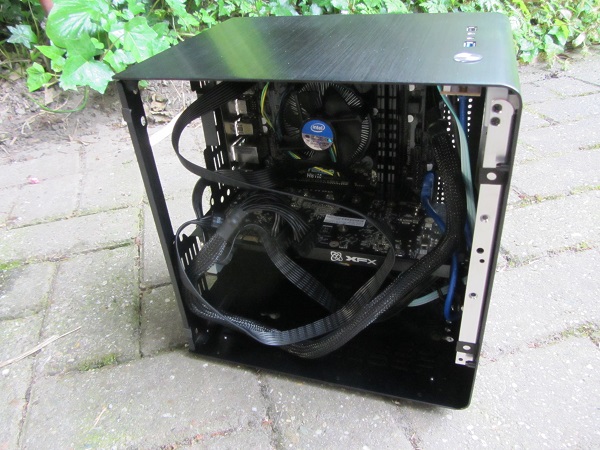

Nu ontbreekt alleen nog de ATX voeding. Ik heb alle kabels alvast aangesloten om het bouwen makkelijker te maken. Hiermee ontloop je een hoop frustratie tijdens het bouwen.
Waar moet je rekening mee houden als je de CUBE MAX aanschaft?
- Er zijn geen extra koelingsmogelijkheden.
- Bij het plaatsen van een 3.5 inch HDD op de bracket verlies je extra ruimte voor je videokaart. Om die reden adviseer ik een videokaart van maximaal 24 à 25cm met de 6 of 8-pin power connectors op de zijkant als je geen HDD geïnstalleerd hebt. En een videokaart van maximaal 22cm met de 6 of 8-pin power connectors op de zijkant als je wel een HDD wilt installeren.
Dit zijn zeker belangrijke punten om rekening mee te houden als je gaat bouwen met de CUBE MAX.
