Je kunt vrijwel ieder paneel op de CA-M verwijderen, zodat je alleen nog het skelet overhoudt. We gaan nu stap voor stap de CA-M strippen, zodat we een beter idee krijgen van de binnenkant.

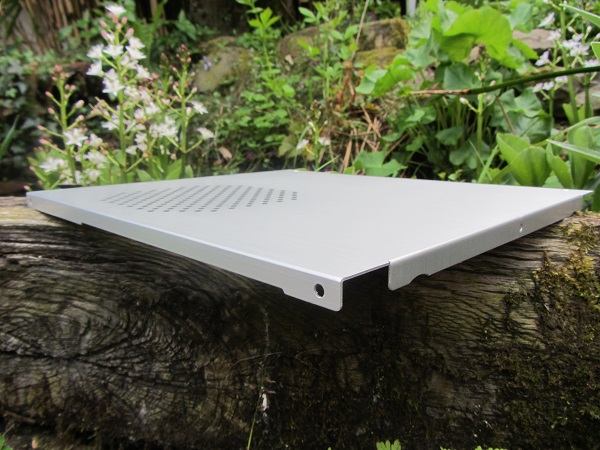

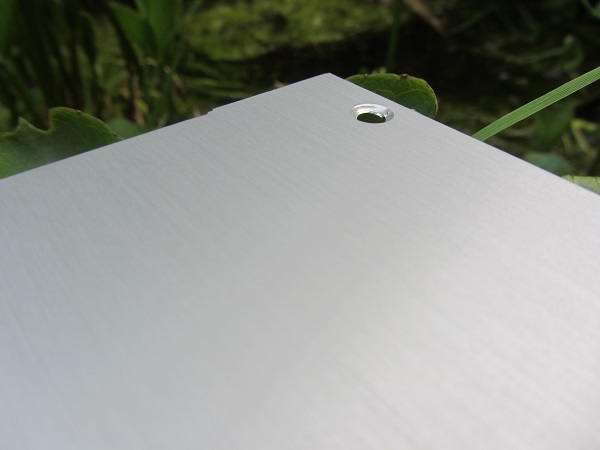

Laat ik beginnen met de zijpanelen die ieder met vier schroeven vastzitten. Dit zijn er twee aan de zijkant en twee aan de achterkant. Ik was even bang dat de schroeven erg moeilijk zouden loskomen, maar deze gingen soepel los.

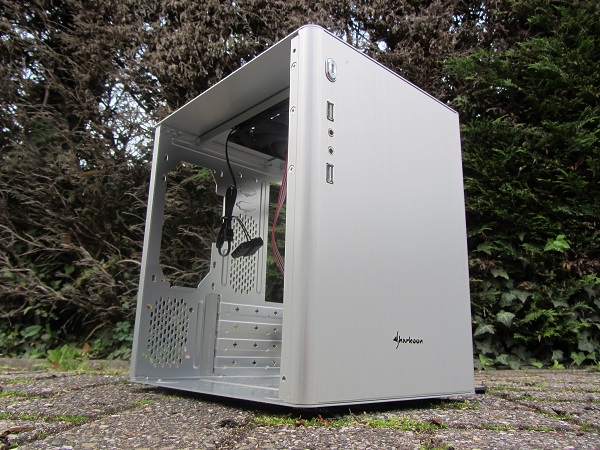

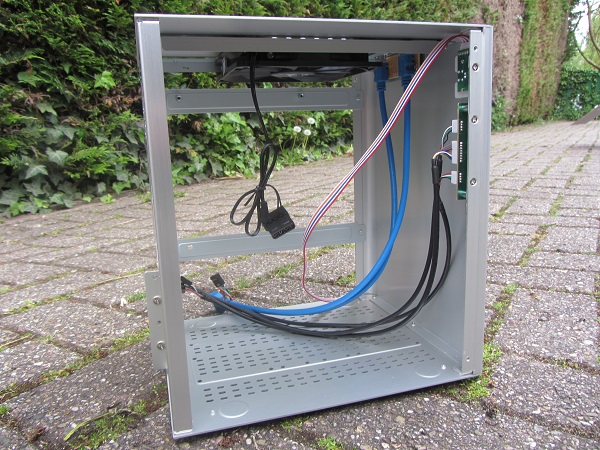

Zodra de zijpanelen verwijderd zijn krijgen we meteen een beeld van de ruimte in de CA-M. Tevens zien we de kabels voor het front panel en de USB 3.0 poorten.

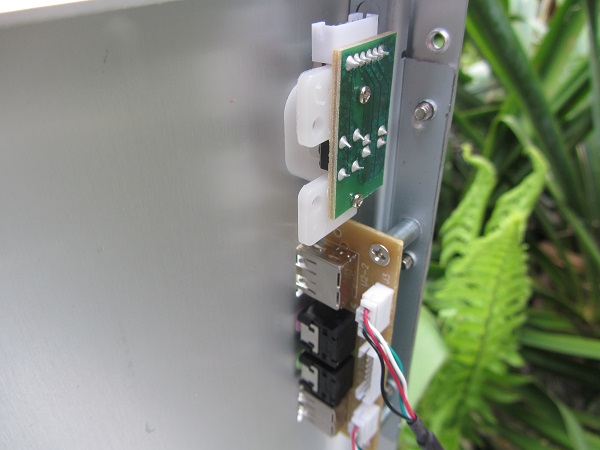

Het PCB van zowel het front panel en de USB 3.0 poorten zijn meteen zichtbaar. Je kunt de USB 3.0 19-pin connector loskoppelen als je deze niet wilt gebruiken. Het zelfde geldt voor de overige kabels op het front panel. Dit is een fijne toevoeging als je bijvoorbeeld de USB 2.0 connectors niet wilt gebruiken. Want anders moet je de kabels wegwerken met de toch al beperkte ruimte die je hebt.

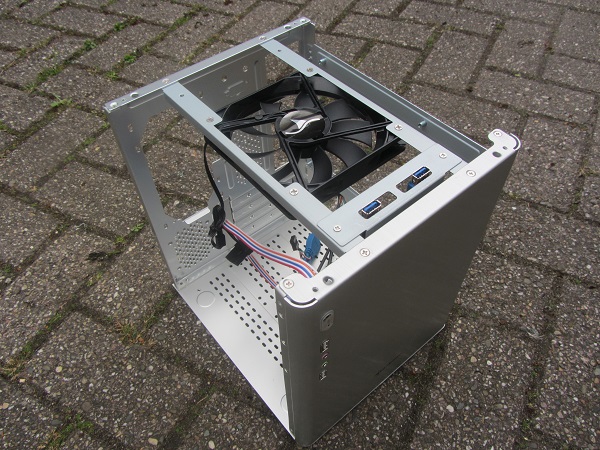

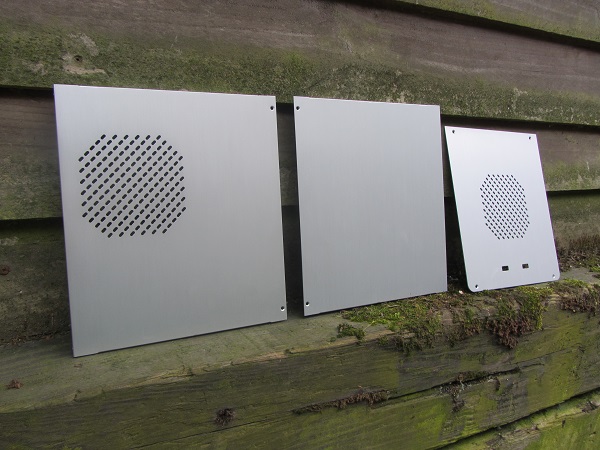

Laten we dan ook nog maar het top panel verwijderen, zodat het inbouwen nog makkelijker wordt. Deze is voorzien van vier schroefjes, waarna je deze optilt om hem te verwijderen. Even een kleine opsomming van de paneeltjes in de vorm van beeld.

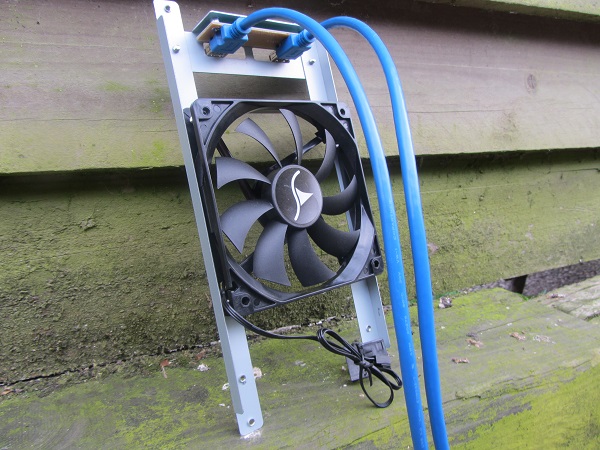

De meegeleverd 120 mm fan is nu zichtbaar. Deze is op een verwijderbare bracket geïnstalleerd. Ik heb er zelf voor gekozen om de bracket te verwijderen voor meer ruimte tijdens het inbouwen.

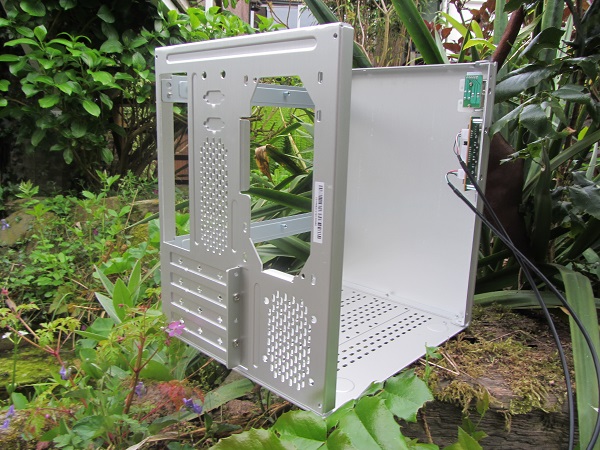

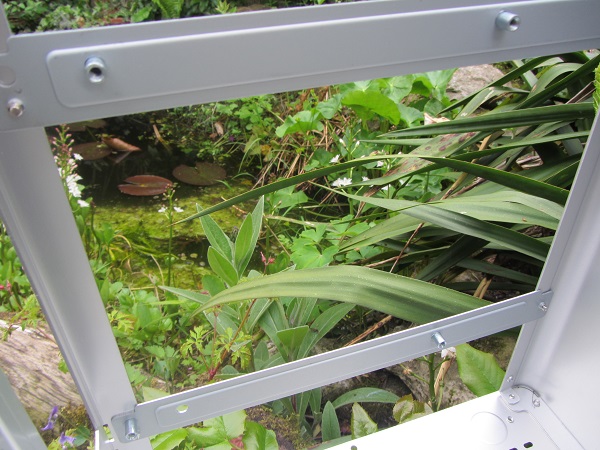

Dan houden we eigenlijk alleen nog een lege CA-M over. Het moederbordtray is al voorzien van afstandsbusjes. We komen er maar vier tegen dit betekend dat we niet ieder schroefgat in het moederbord kunnen voorzien van een schroefje. We gaan dadelijk tijdens het inbouwen ervaren hoe dit aanvoelt, en of het moederbord stevig op zijn plek zit.

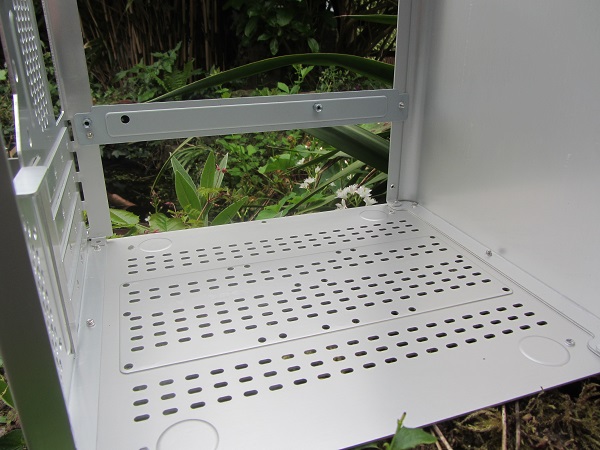

Aan de onderkant van de CA-M vinden we plek voor de HDDs en SSDs. Hier is nu nog vrij weinig te zien.
