In vorige reviews heb ik mij al erg positief uitgelaten over de installatie van Noctua koelers. Gezien het installeren van de NH-U12S en U14S gelijk is aan de NH-L12 en NH-D15 waren hier uiteraard geen verassingen te verwachten. Toch maar een stap voor stap hoofdstuk voor de aardigheid:

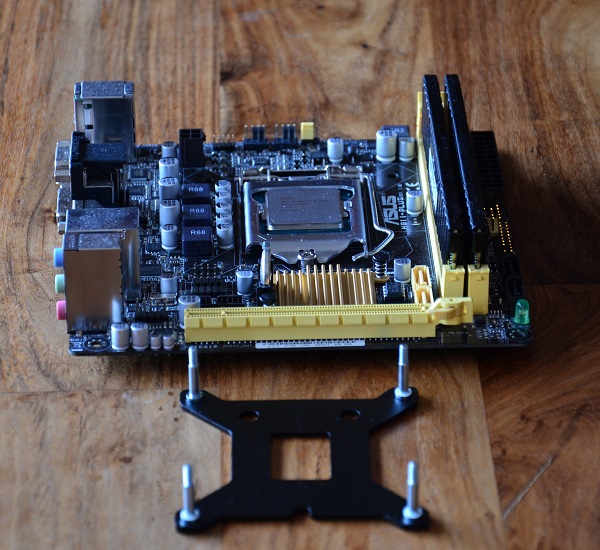

We beginnen uiteraard met de backplate, het moederbord op de foto is de Asus H81i-Plus waar ik de komende tijd mee aan de slag ga met de NH-U14S om te zien hoe ver ik de Pentium G3258 kan pushen.

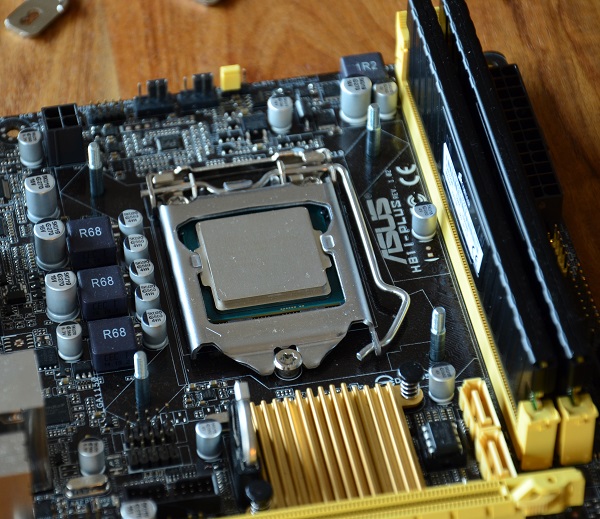

Backplate onder het moederbord, plastic stand-offs er op, beugeltjes er op.

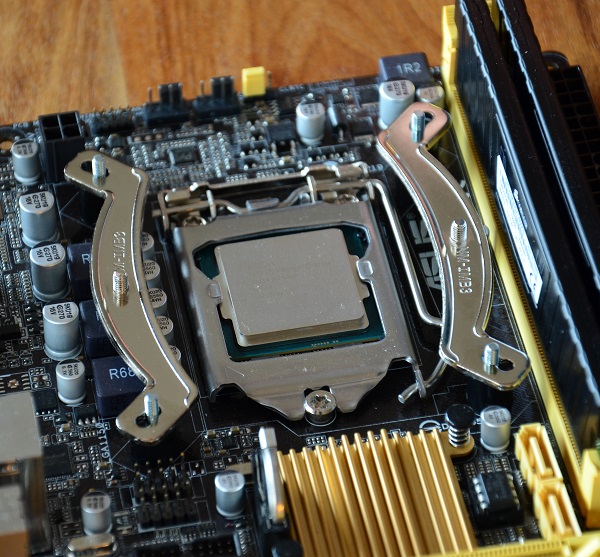

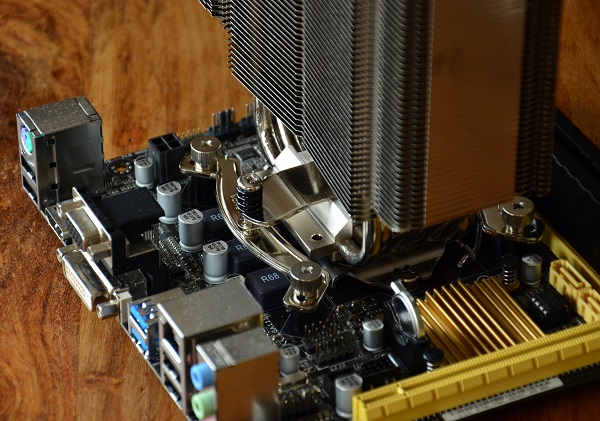

Beugeltjes vast schroeven met duimschroeven en eventueel extra aan draaien met de meegeleverde schroevendraaier, en vervolgens plaats je de koeler naar keuze, en draai je de twee schroeven die reeds aan het koelblok zitten vast op de stalen beugeltjes die we zojuist hebben geplaatst. Het is wel handig de ventilatoren even van het koelblok te halen en deze na het vastschroeven weer terug te zetten.
Al met al nog geen 3 minuten werk. Wat wil je nog meer?

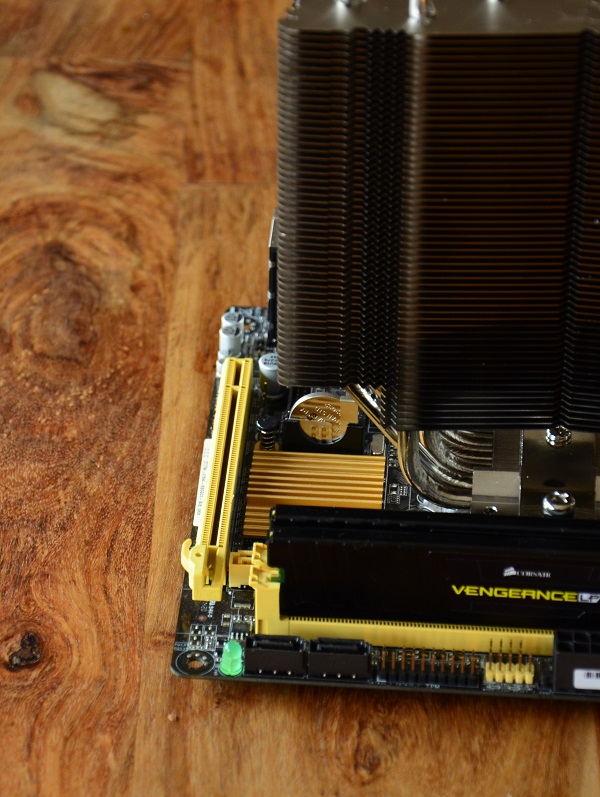

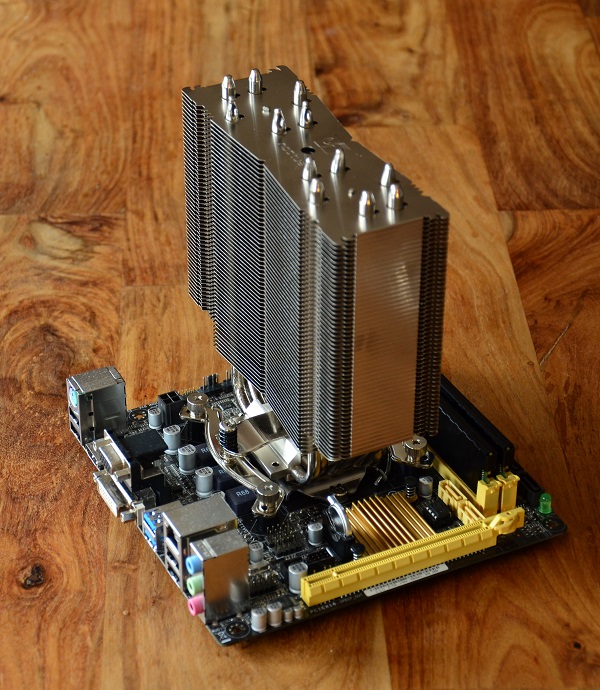

Kijken we vervolgens naar de NH-U14S op dit moederbord dan zien we dat het PCI-E slot totaal vrij zit.

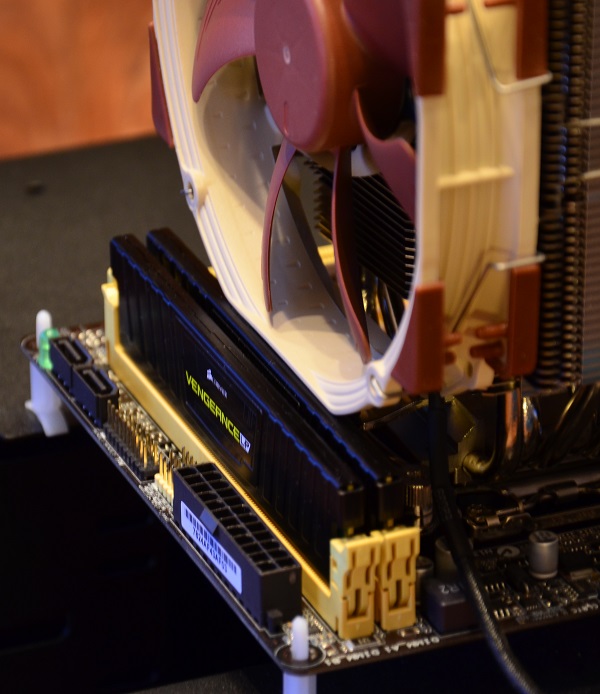

Het geheugen is echter een ander verhaal, de ventilator zit er nettegen aan, dus hoewel iets hogere modules wel passen, wordt het erg krapzodra de heatsinks op het geheugen ook wat breder zijn dan normaal het geval is. Voor alle zekerheid check je de compatibility list op de website van Noctua, want het wisselt een beetje per moederbord. Voor de meeste S115x moederborden is het aan te raden standaard hoogte geheugen te kiezen, dan wel het eerste geheugen slot niet te gebruiken, al is dat laatste bij mITX bordjes niet heel handig. Op S2011 moederborden is dit overigens geen issue, en kan je ook hogere geheugentypes zonder zorgen plaatsen.

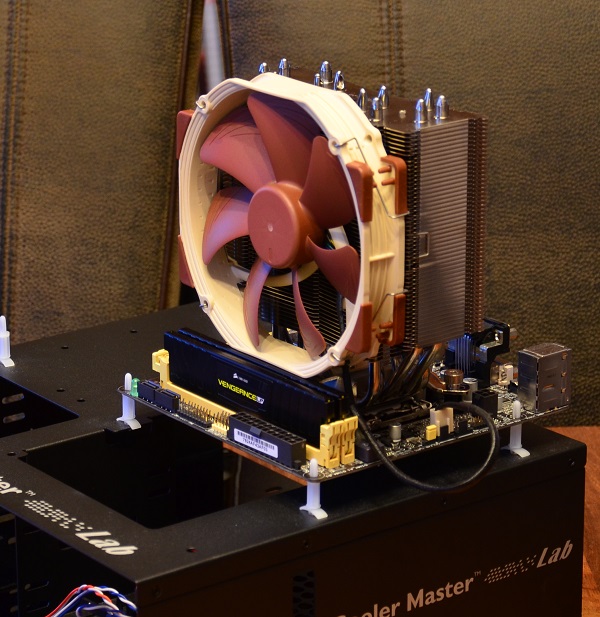

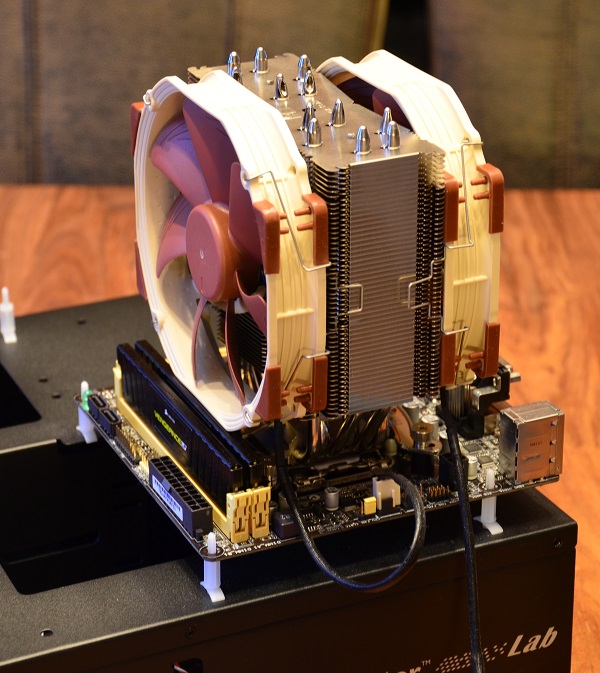

Als we de NH-U14S van iets verder bekijken op een mITX bord dan ziet het er toch wel een beetje vreemd uit: best een joekel van een koeler. Helemaal met de extra fan erbij.

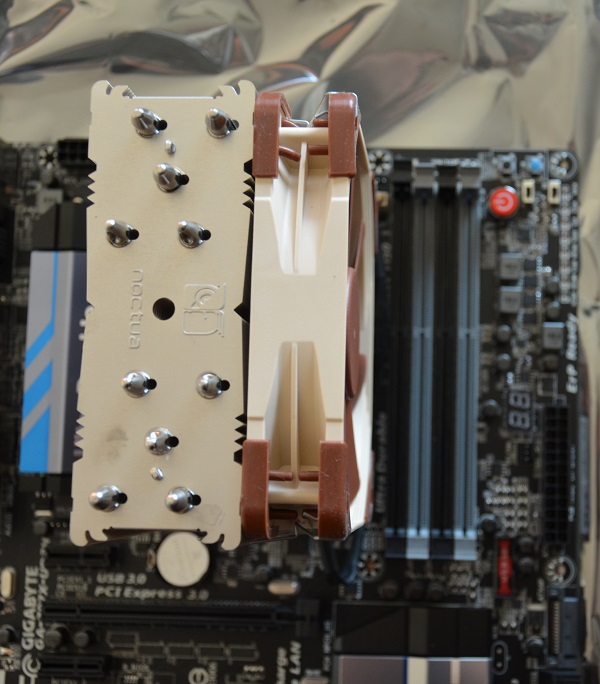

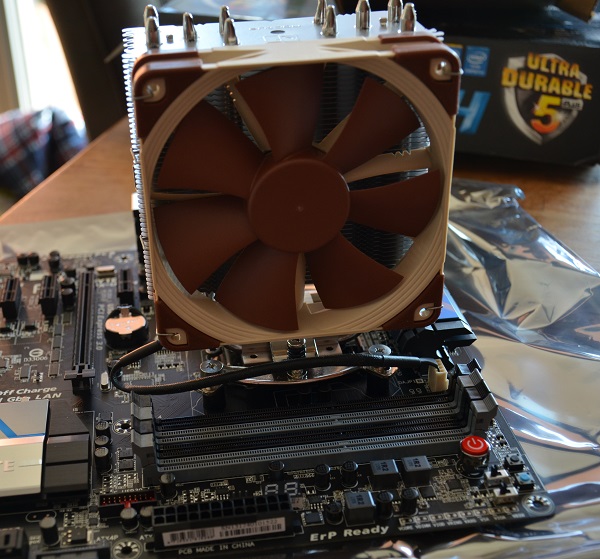

De NH-U12S is na montage een ultieme compatibility koeler, met geen issues met het eerste PCI-E slot, en totaal geen overhang over de geheugenbanken. Zodoende de veiligere keuze wanneer je voor hoger geheugen wilt gaan op S115X.
Hier zien we de NH-U12S met een NF-S12A in een Cooler Master Silencio 652(S).
