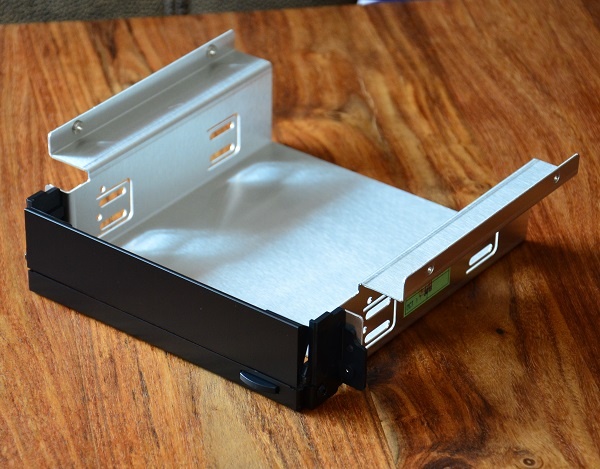

Om te beginnen met de build plaatsen we eerst de optical drive. Beide zijpanelen moeten er af om het bracket voor de optical drive te verwijderen (16 schroeven). Vervolgens haal je het bracket er uit met 4 schroeven (oftewel 20 schroeven om de optical drive te kunnen plaatsen), en dan zetten we de optical vast in het bracket met nogmaals 4 schroeven. Tool-free installatie is dus geen sprake van, en het is misschien wat onhandiger als je heel veel aan je pc knutselt, maar de keuze voor veel schroeven maakt het geheel wel lekker stevig, en het is ook nog altijd heel eenvoudig om te doen.
Het inbouwen van het moederbord verloopt ook soepel. Het hoeft natuurlijk niet, maar als je het handig vindt kan je het moederbord eerst op het zijpaneel plaatsen alvorens je het paneel terug zet. Zo maken ze het ons wel heel makkelijk.
Eenmaal terug in de behuizing begint het een beetje vorm te krijgen, maar komt ook het gevoel al op dat het straks wel eens gezellig kan gaan worden met alle kabels.
Het bracket voor de harde schijven komt er wat eenvoudiger uit. 2 duimschroeven en hij is er uit. Je ziet direct de kleine schroefgaten voor 2.5” drives, en de “schuif-gaten” voor de met rubber gedempte 3.5” drives.
Lian Li geeft aan dat je de 2.5” drives onder het bracket moet plaatsen, en dan blijft er ruimte over voor 2x 3.5” drives aan de bovenzijde. In deze build maak ik gebruik van een niet-standaard 2.5” drive, deze WD Scorio Blue is namelijk meer dan 1cm hoog, terwijl de meeste 2.5” drives 7.5 of 9mm zijn (SSDs zijn zelden meer dan 7.5mm). Deze extra-hoge 2.5” drive als deze paste echter niet onder het bracket, dus was ik genoodzaakt deze aan de bovenzijde te plaatsen. Om het geheel er wat netter uit te doen zien maar besloten de SSD dan ook maar aan de bovenzijde te plaatsen. Maar nogmaals, niets weerhoudt je om 4 drives eenvoudig aan het bracket te plaatsen zolang de 2.5” drives maar de standaard hoogtes van 7.5 of 9mm zijn.
Met de drives in het bracket plaatsen we deze terug de behuizing in en zijn we weer een stapje verder. Enkel het aansluiten van de kabels en het plaatsen van de voeding te gaan. Gezien de voeding direct boven het moederbord komt is het nu een goed moment om alle kabels netjes aan te sluiten. Gezien het een mooie open ruimte is is dit prima te doen.
Dan resteert enkel de voeding. Je kan de voeding kabels allemaal aansluiten voordat de voeding zelf de case in gaat, dus dit gaat allemaal nog eenvoudig.
Vervolgens schuiven we de voeding rustig de behuizing in, en dan begint het wat krapper te worden. Zorg uiteraard dat er geen kabels in de processorfan zitten.
Eenvoudig bouwen dus, maar we hebben het belangrijkste werk nog te gaan:
Nadat je de voeding plaatst wordt het al wat krapper in de PC-Q11, althans direct rondom de voeding. Je moet tijdens het plaatsen zorgen dat niets in de weg zit van de processorkoeler, al is dat eenvoudiger dan het misschien lijkt. De volgende stappen zijn het wegwerken van overbodige kabels, en te zorgen dat de airflow niet wordt verhinderd door willekeurige kabels die in je systeem worden gebruikt.
Mijn eerste gedachte was dat het wel even werk zou zijn, maar toen ik eenmaal zo ver was viel het eigenlijk erg mee. Direct naast de optical drive zit namelijk best wat ruimte, en er zit ruimte tussen de zijkant van de optical drive en het zijpaneel, waar je de kabels eenvoudig kan laten lopen (op de foto boven in). Ook direct naast de ventilator kunnen kabels eenvoudig en zonder risicos lopen, en hetzelfde geldt voor direct onder de ventilator, direct naast de SSD.
Zoals je kan zien is het resultaat eigenlijk best goed te noemen, en dit resultaat was in slechts enkele minuten gerealiseerd. Het lijkt dus wel krap, maar in de praktijk is het kabelmanagement snel voor elkaar zelfs met een niet modulaire voeding (wat natuurlijk wel een logische keuze is voor een <300W systeem)
