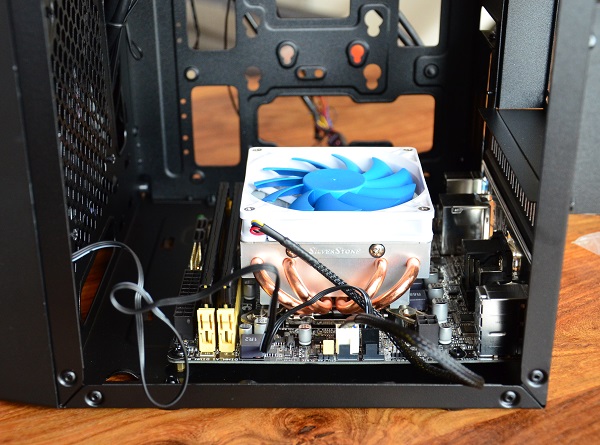

Omdat ik nog geen definitieve build heb voor deze behuizing mijn huidige test setup maar even ingebouwd. Uiteraard kan je enkel mITX moederborden kwijt in de Cooler Master Elite 110. Deze SST AR06 zit met een hoogte van 58mm ruim binnen de specificaties, maar uiteraard past een stock koeler van Intel of AMD ook eenvoudig. Inbouwen van het moederbord is eenvoudig gezien je van zowel de bovenkant als zijkant eenvoudig alles kan benaderen.
Aan de zijkant kunnen we een SSD en een 3.5” HDD kwijt, deze hangen we eenvoudig in de behuizing.
Het is wel aan te raden de frontpanel en voedings kabels op het moederbord aan te sluiten alvorens je de voeding plaatst, want na het plaatsen wordt het al een stukje krapper. Ook een flinke (en duidelijk overkill voor deze setup) voeding als de Cooler Master V850 schuif je eenvoudig van boven op z’n plaats. Als je een nog veel langere voeding wil plaatsen heb je eventueel de optie om het uit-stekende PSU bracket los te schroeven, en de voeding er van achteren in te schuiven.
Na het plaatsen van de voeding zien we waarom je de CPU koeler hoogte beperkt moet houden: de voeding zit er direct boven. Hoewel er nog wel wat meer ruimte is dan de 58mm die deze koeler gebruikt, en je volgens de specificaties ook nog een ruime centimeter vrij hebt (76mm totaal), is het wel aan te raden enige vrije ruimte aan te houden rondom de koeler. Ca 60mm is een degelijk uitgangspunt als je een luchtkoeler aan wil schaffen.
Aan de bovenkant zien we nog wat ruimte tussen de voeding en het top paneel. Hier kan je met het meegeleverde bracket nogmaals 2 3.5” of 2.5” HDDs of SSDs kwijt.
Als afsluiting natuurlijk even wat ‘kabelmanagement’ toepassen, wat in het geval van de Elite 110 niets anders is dan alle kabels tussen de voeding en het voorpaneel te ‘duwen’, het is aan te raden de ruimte tussen de cpu koeler en het voor paneel wel vrij te houden, maar dit is eenvoudig genoeg te doen met 1-2 meegeleverde tie-wraps. Een modulaire voeding scheelt wat kabels, maar er is eigenlijk ruimte zat om een ‘normale’ voeding met een volle set kabels netjes weg te ‘proppen’, zeker wanneer die voeding wat compacter is dan deze toch flinke V850 die ook meer bedoeld is voor stevige SLI of Crossfire setups.
Een aantal opmerkingen bij het bouwen. We zien bijvoorbeeld dat een 3.5” en een 2.5” drive aan dezelfde zijkant zitten waar ook de grafische kaart zit. Hoewel ze elkaar fysiek niet in de weg zitten heeft het natuurlijk wel gevolgen voor de airflow van de grafische kaart. Hetzelfde geldt voor de voeding: Ik heb deze met de ventilator naar boven geplaatst omdat ik geen HDDs boven de voeding plaats, als je dat we doet wil je de voeding met de fan naar beneden draaien. In dat geval zuigt de voeding lucht vanuit de behuizing aan, en is het wel weer zaak om de interne temperaturen wat te beperken voor de levensduur van je voeding. Oftewel: Een echte storage / doe-het-zelf NAS bak bouwen is geen enkel probleem, en ook een game-systeem is zeker een optie, maar een game-systeem plus nog eens een SSD en 3 HDDs is niet echt ideaal.
